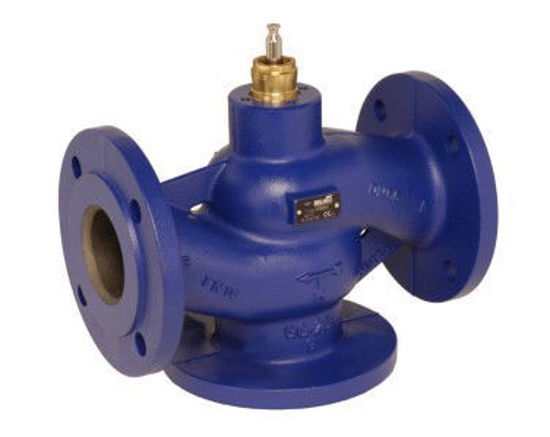

Belimo H750R

H750R 3-Weg Hubventil, PN 6 Flansch , DN 50, kvs 40 m³/h Gehäuse EN-JL1040 (GG25), schutzlackiert Mediumstemperatur 5...120 °C Kennlinie Regelpfad A - AB: gleichprozentig, Bypass B - AB: linear Leckrate Regelpfad A - AB: max. 0.05% vom kvs-Wert Leckrate Bypass B - AB: max. 1% vom kvs-Wert

PDF-Datenblätter für H750R
Ventil: Technische Daten, Abmessungen, Montage (PDF - 684 kb)
Projektierungshinweise (2- und 3-Weg-Hubventile) (PDF - 1,496 kb)
Allgemeine Projektierungshinweise (PDF - 1,072 kb)
Das komplette Sortiment für Wasser-Anwendungen (PDF - 9,407 kb)
